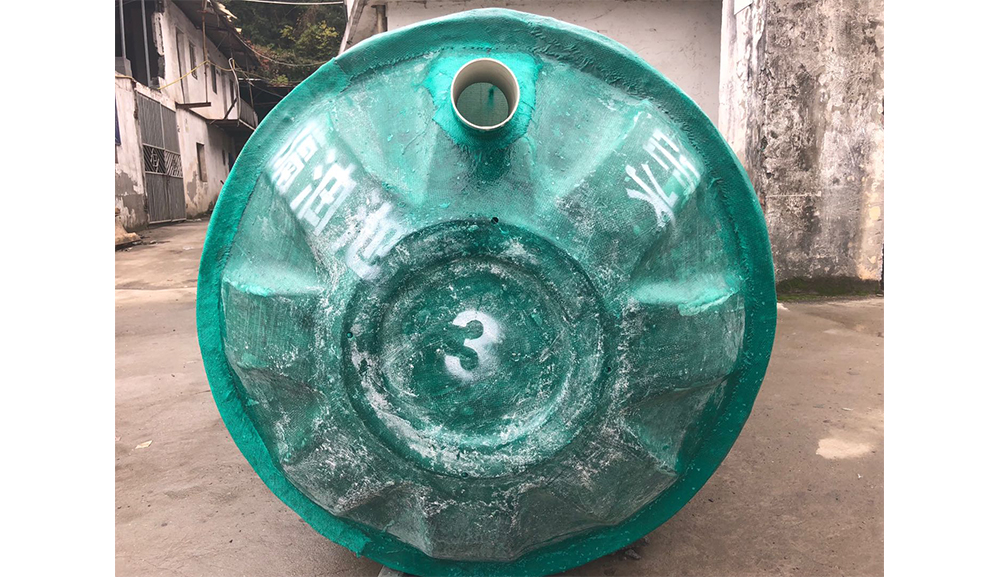

玻璃钢隔油池是一种广泛应用于餐饮、食品加工等行业的油水分离装置，旨在有效去除废水中的油脂和固体颗粒，从而达到污水处理的目的。为了更好地了解其工作原理，我们可以深入探讨其内部结构图，以揭示其设计和功能。
首先，玻璃钢隔油池的基本构造包括进水口、隔油室、沉淀室、出水口和排污口。整个装置通常由玻璃钢材质制成，这种材料因其耐腐蚀、轻质以及高强度的特点被广泛应用。
进水口：这是废水流入隔油池的入口。进水口通常设置在隔油池的顶部或侧面，通过管道将含油废水输送至池内。为了防止大块固体物质进入，进水口一般配有筛网过滤装置。 隔油室：隔油池的核心部分是隔油室。废水流入隔油室后，由于流速的降低和流动方向的改变，油脂会因浮力上升到水面。隔油室通常设计有多级隔油板或分隔格，这些结构有助于进一步分离油脂，并确保其充分聚集在上层。
沉淀室：在隔油室下方设有沉淀室，用于沉降废水中的固体颗粒物。沉淀室的设计使得水流在这里减速，固体颗粒在重力作用下沉降到底部。底部的沉淀物定期需要清理，以维持设备的高效运行。
出水口：经过油脂分离和固体沉降的水流出隔油池的出口，通常设置在池体的一侧。为了确保出水的清洁度，出水口上方通常配有浮筒和溢流装置，防止油脂和固体颗粒随水流出。
排污口：排污口是用于定期清理沉淀室和隔油室中积累的废物和沉淀物。这个口通常设在隔油池的底部，方便操作人员进行清理和维护。
内部结构图不仅展示了这些基本组件的位置，还能通过不同的标注和注释，详细说明每个部分的功能和工作原理。通过内部结构图，我们可以清楚地看到进水如何经过不同的处理过程，最终达到净化目的。这些图示帮助设计人员和使用者理解设备的运作方式，并优化其维护和操作流程。
